Descriere și conținut kit

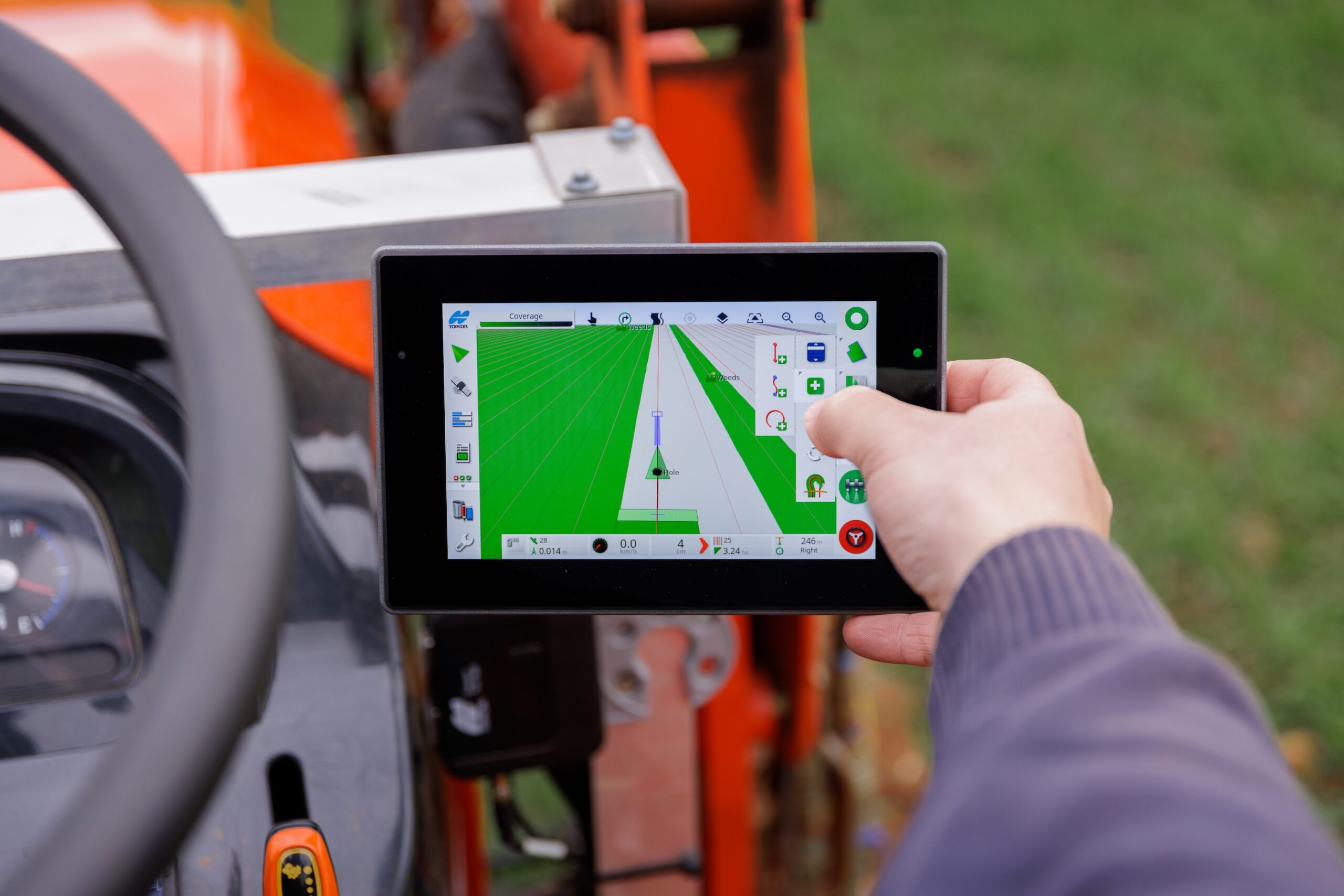

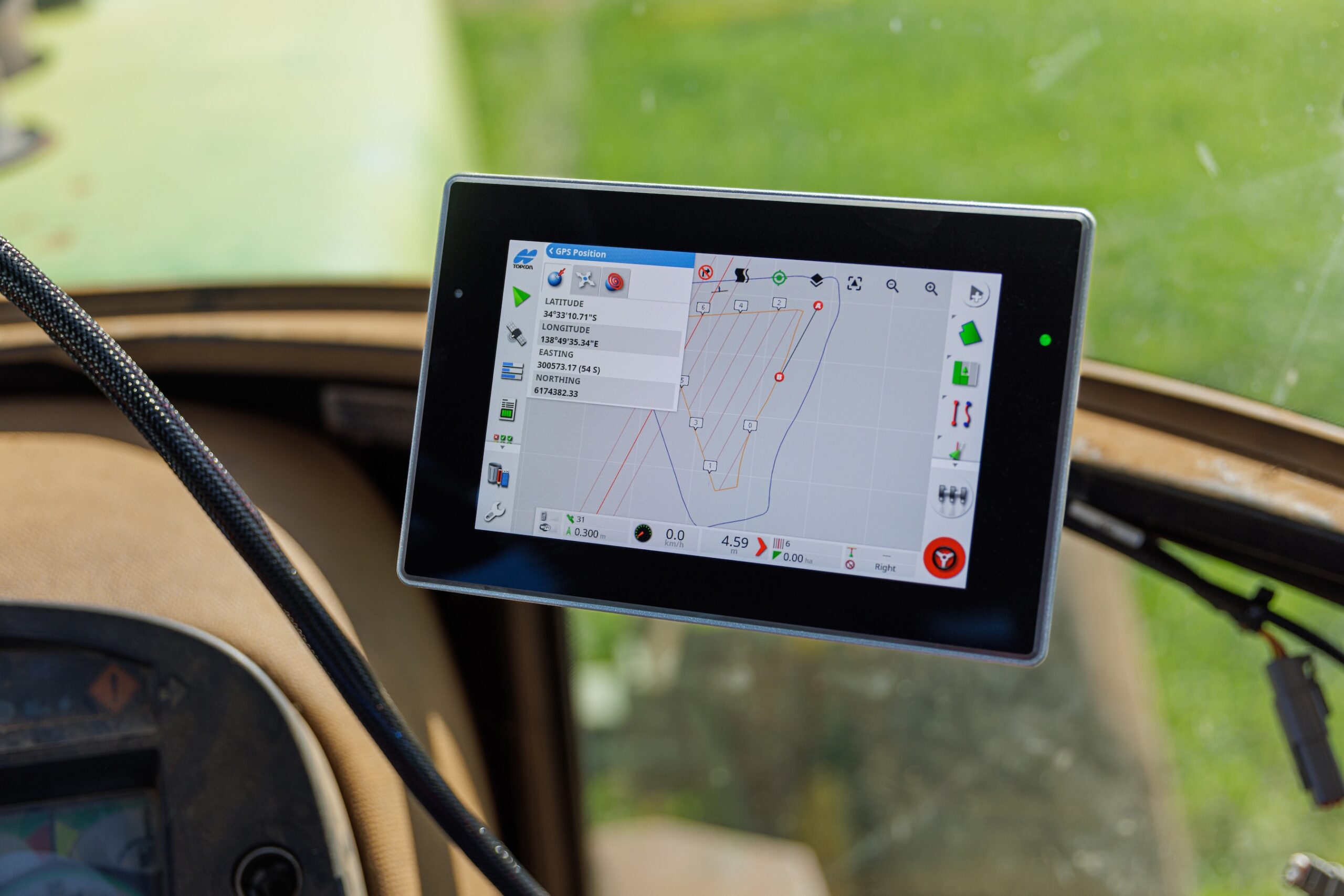

Denumire: XC1 Plus

Fabricație: Germania

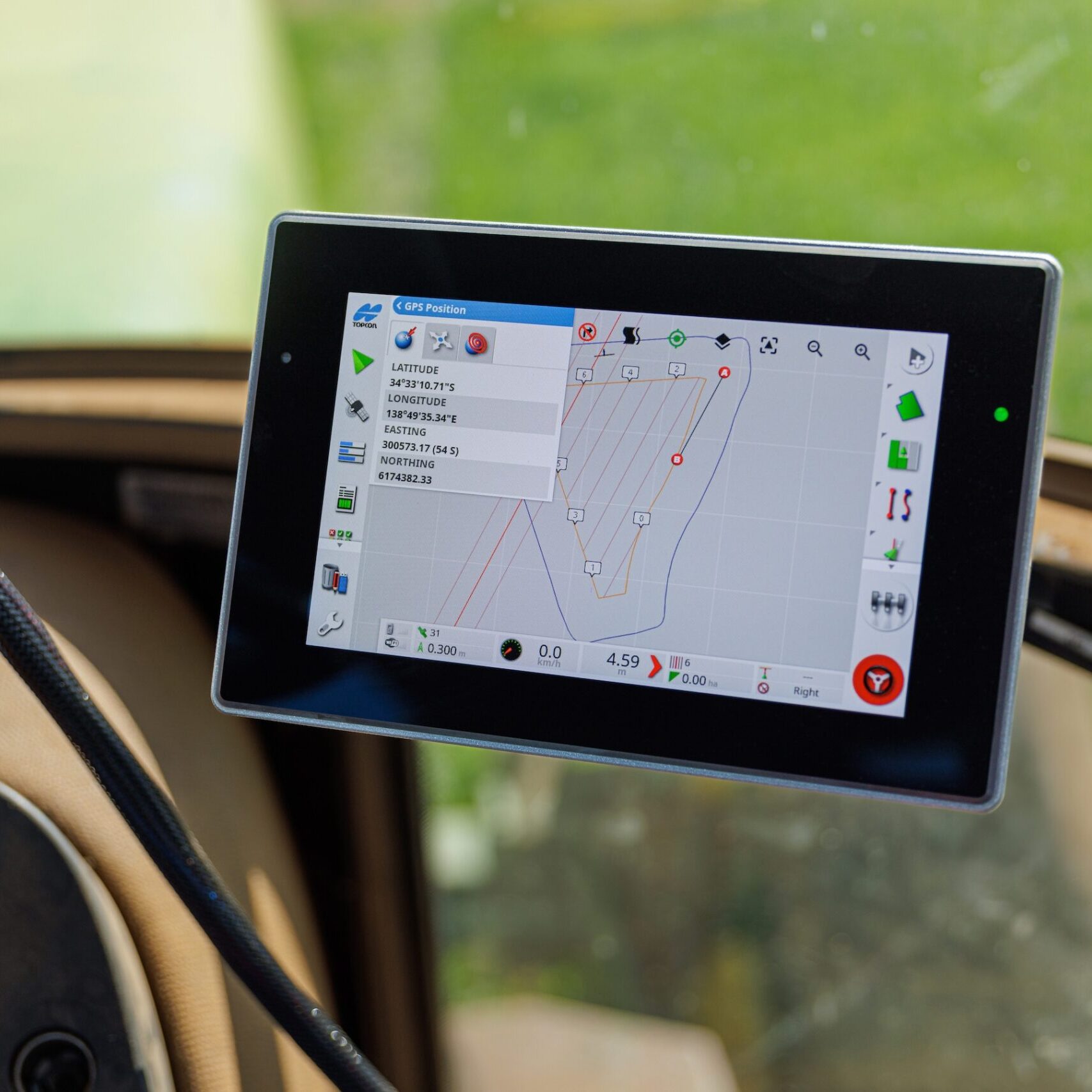

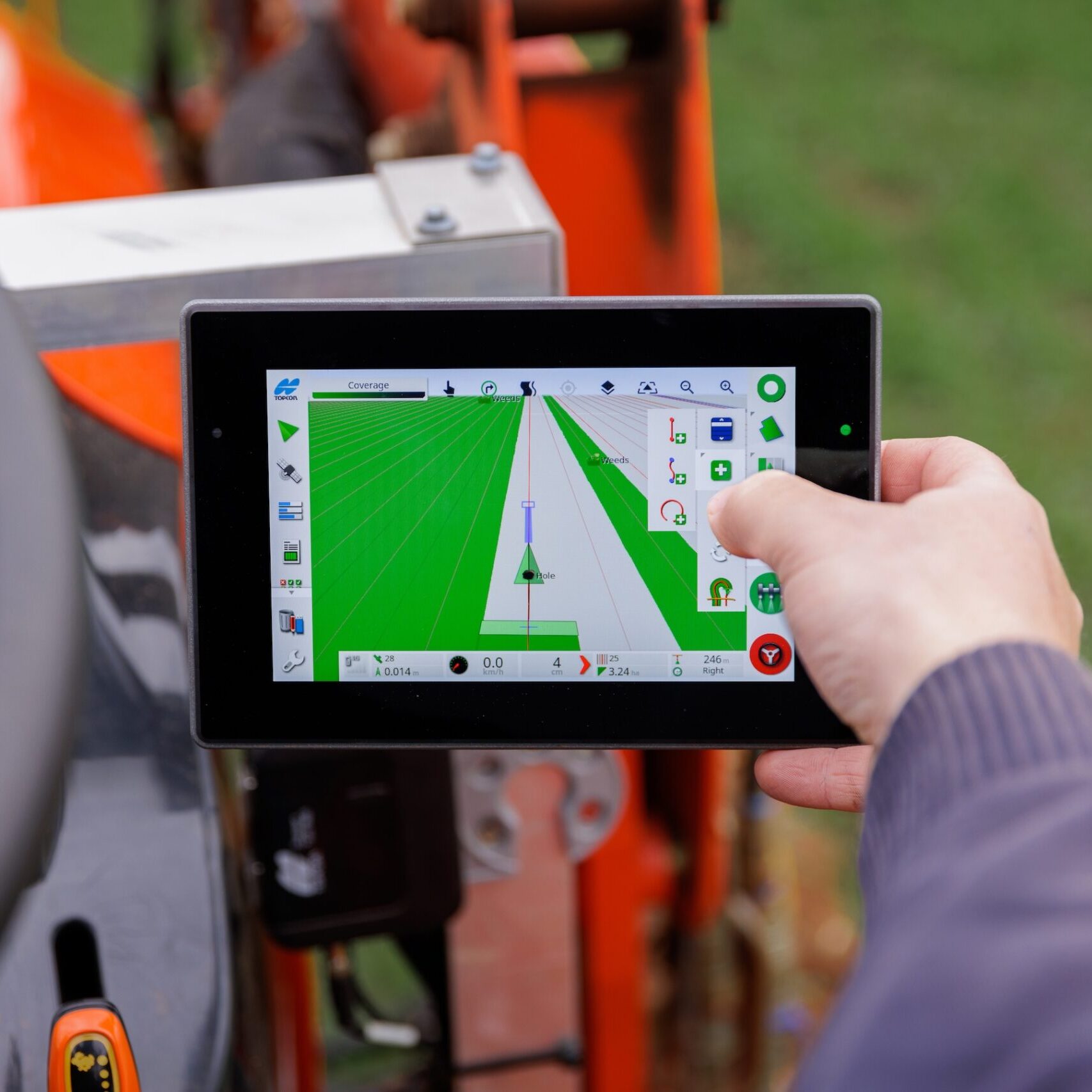

Compatibilă cu multe mașini agricole, consola Topcon XC1 Plus oferă o interfață fiabilă într-o formă economică și durabilă. Acest monitor de ghidare dispune de un ecran tactil color de 10 inci, un design rezistent pentru medii deschise și software ușor de utilizat de la Topcon, cu posibilitatea de activare opțională a funcției ISOBUS UT. Integrată cu soluțiile de autoghidare Topcon Value Line, XC1 Plus este pregătită să răspundă cerințelor variabile ale agriculturii comerciale.

Ecran
Tip	LCD grafic color TFT cu iluminare de fundal LED
Mărime	10,1” (259 mm (l) x 175 mm (H))
Rezoluție	1280 x 800 px (WQVGA), 15:9
Culori	16,7 mil.
Luminozitate	tip. 1000 cd/m2
Raport de contrast	Typ. 800:1
Interfață
Touch	Atingere capacitivă
Indicatori și senzori	Senzor de lumină 1 LED multicolor
Electronică
CPU	Freescale I.MX6®, Dual, 1000 MHz
Stocare internă	8 GByte (minus spațiu pentru sistemul de operare și aplicație)
RAM	2 GByte
RTC	Tamponat de capacul de aur Tampon timp de 2 săptămâni la Tambien Deviație max. 1 s/zi
Difuzor	Până la 90 dB @ 10 cm distanță (max. @ ~8 kHz)
Audio	1 x ieșire audio (stânga, dreapta, GND) compatibil AC97 Putere de ieșire: aprox. 50 mW
Intrare de trezire silențioasă	Intrare care poate fi utilizată pentru Silent-Wake-On al OPUS pentru a reduce timpul de pornire vizibil Activ pe marginea pozitivă
Alimentare	Sistem furnizat prin bornele 30 (baterie +, vezi pinout) și 31 (baterie -, vezi pinout). Terminalul 15 (aprindere) pentru a fi utilizat pentru pornire/oprire. Interval de tensiune de funcționare: 8 – 36 V DC. Protecție la scurtcircuit. Protecție la supratensiune de până la 48 V timp de max. 5 min. Protecție la polaritate inversă de până la -48 V DC timp de max. 5 min.

Interfeţe
CAN BUS	4 x interfață CAN conform ISO 11898, Specificație CAN 2.0 B activ, până la 1 Mbit/s (implicit 250 Kbit/s, posibil 10 Kbit/s, 20 Kbit/s, 50 Kbit/s, 83,3 Kbit/s, 111,1 Kbit/s, 250 Kbit/s, 500 Kbit/s, 800 Kbit/s, 1 Mbit/s)
RS232	1 x interfață RS232 Tip: EIA232 (numai RXD, TXD, GND) Viteză: max. 115.200 Kbps
USB	Gazdă 2.0 Conector lateral: 1 x Tip A Mare viteză garantată 900 mA @ 5 V Conector spate: 1 x Tip A Viteză mare garantată 900 mA @ 5 V
Interfață fără fir	Prin intermediul unui dispozitiv WiFi conectat USB suplimentar
Interfață Ethernet	1 x interfață Ethernet auto
Conectori
Principal	Typo-AMP 1437288-6 Conector de împerechere (client) Typo-AMP 3-1437290-7 Contact de sertizare de împerechere (client) Typo-AMP 3-1447221-4 Mufă falsă (client) Typo-AMP 4-1437284-3
Conector Ethernet	Conector rotund M12, mamă, 4 poli, cod D conform EN 61076-2-101
Software
Sistem de operare	Linux Kernel 4.14.0 sau o versiune ulterioară
Programarea aplicațiilor	Horizon Lite
Testare și verificare
Conformitate CE	Directiva UE 2014/30/UE (EMC) conform – EN 13766: Utilaje de constructii – Compatibilitatea electromagnetica a masinilor cu sursa de alimentare electrică internă – EN ISO 14982: Mașini agricole și forestiere – Compatibilitate electromagnetică – Metode de încercare și criterii de acceptare – EN 50498: Compatibilitate electromagnetică (EMC). Standard de familie de produse pentru echipamentele electronice aftermarket din vehicule. – EN 61000-6-2: Compatibilitate electromagnetică (EMC). Standarde generice – Imunitate pentru mediul industrial – EN 61000-6-4: Compatibilitate electromagnetică (EMC). Standarde generice – Standard de emisii pentru mediul industrial.

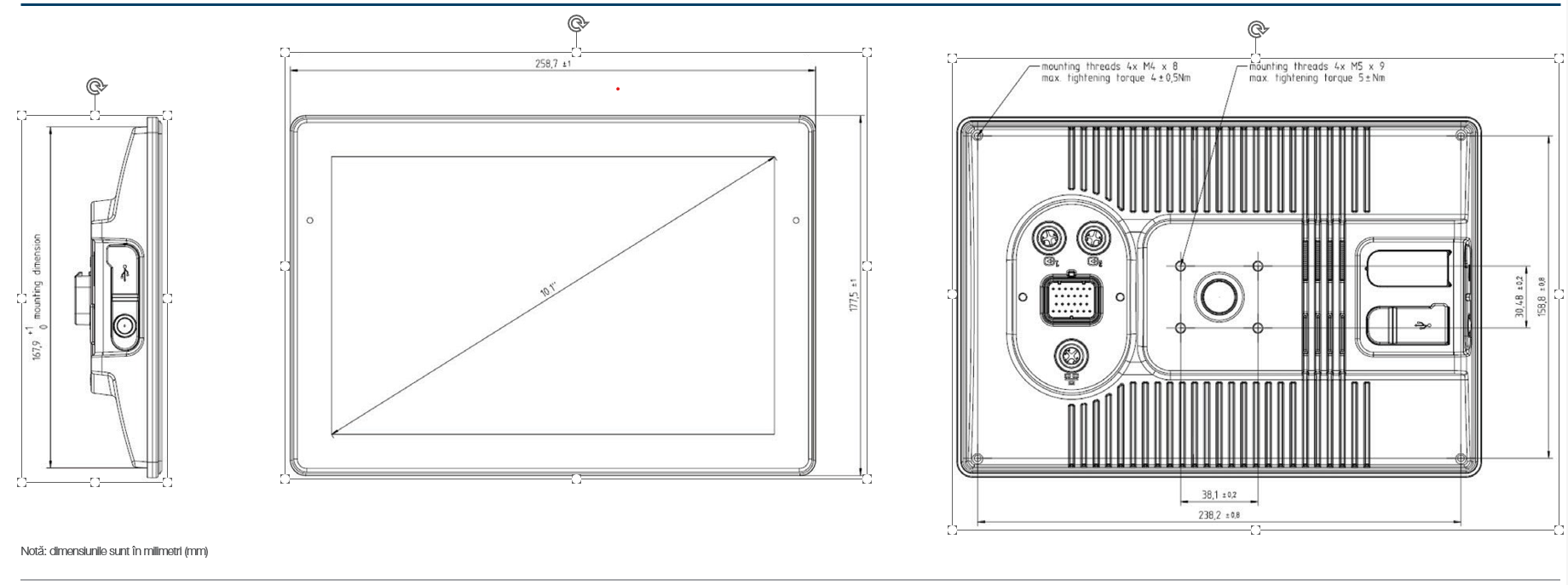

Dimensiuni

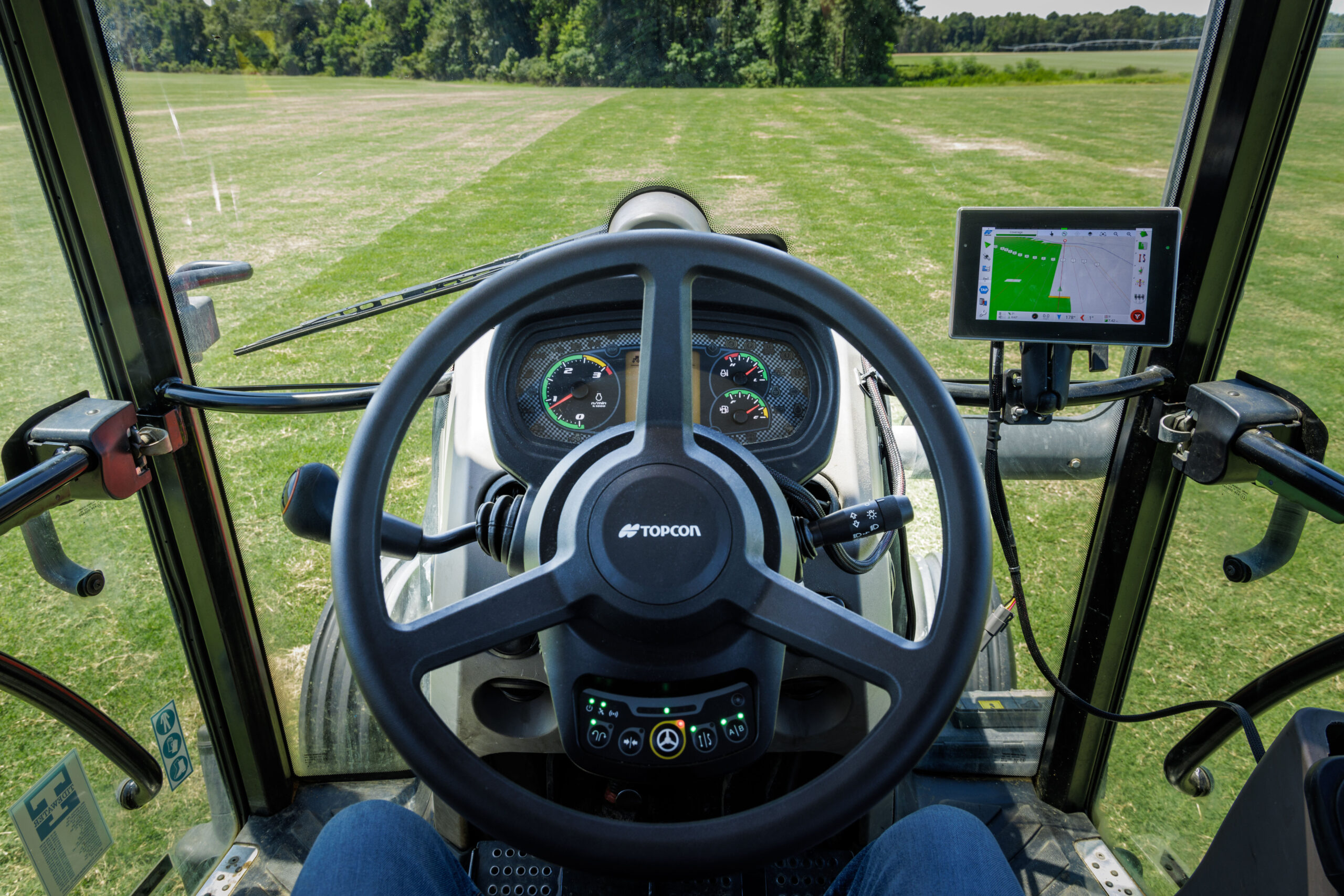

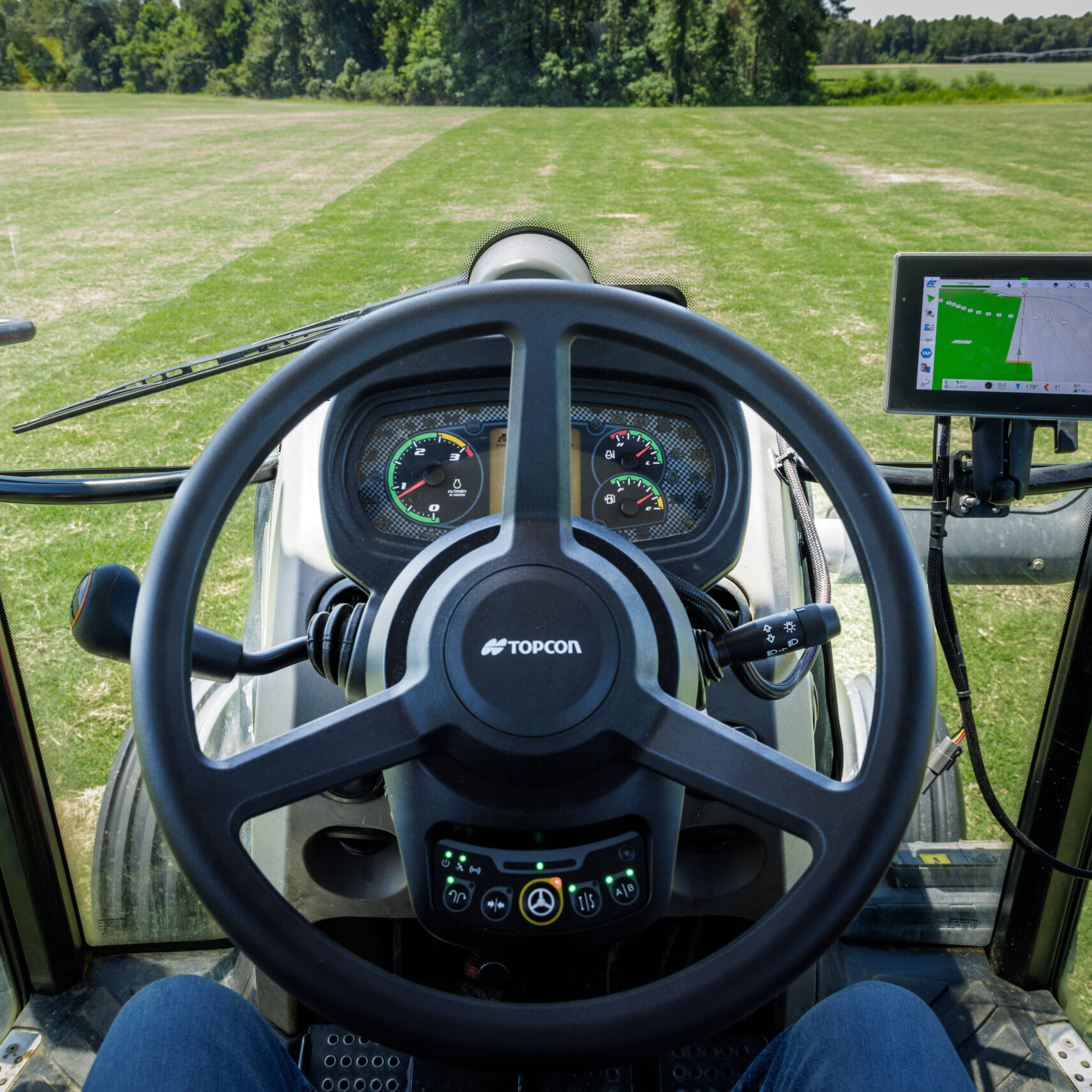

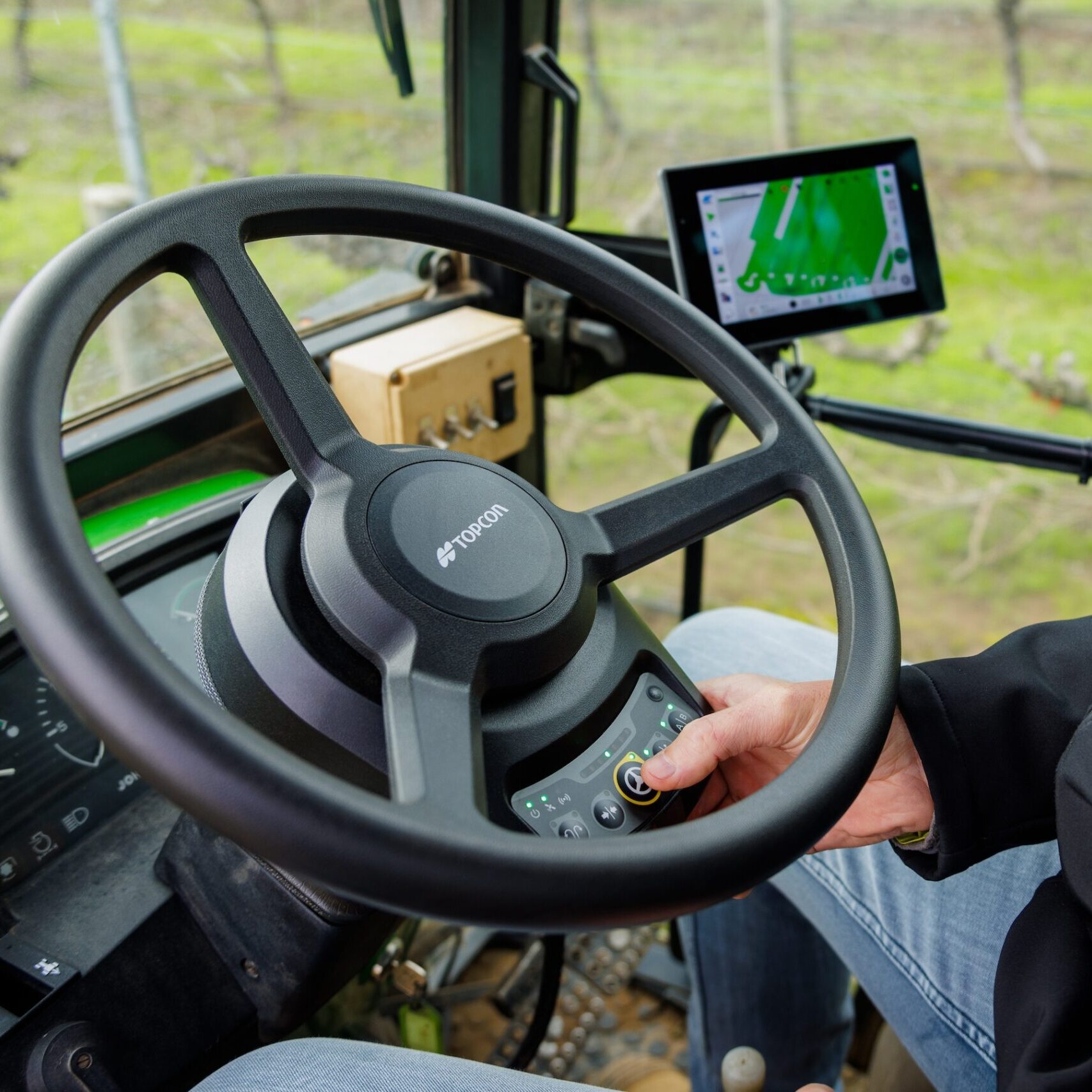

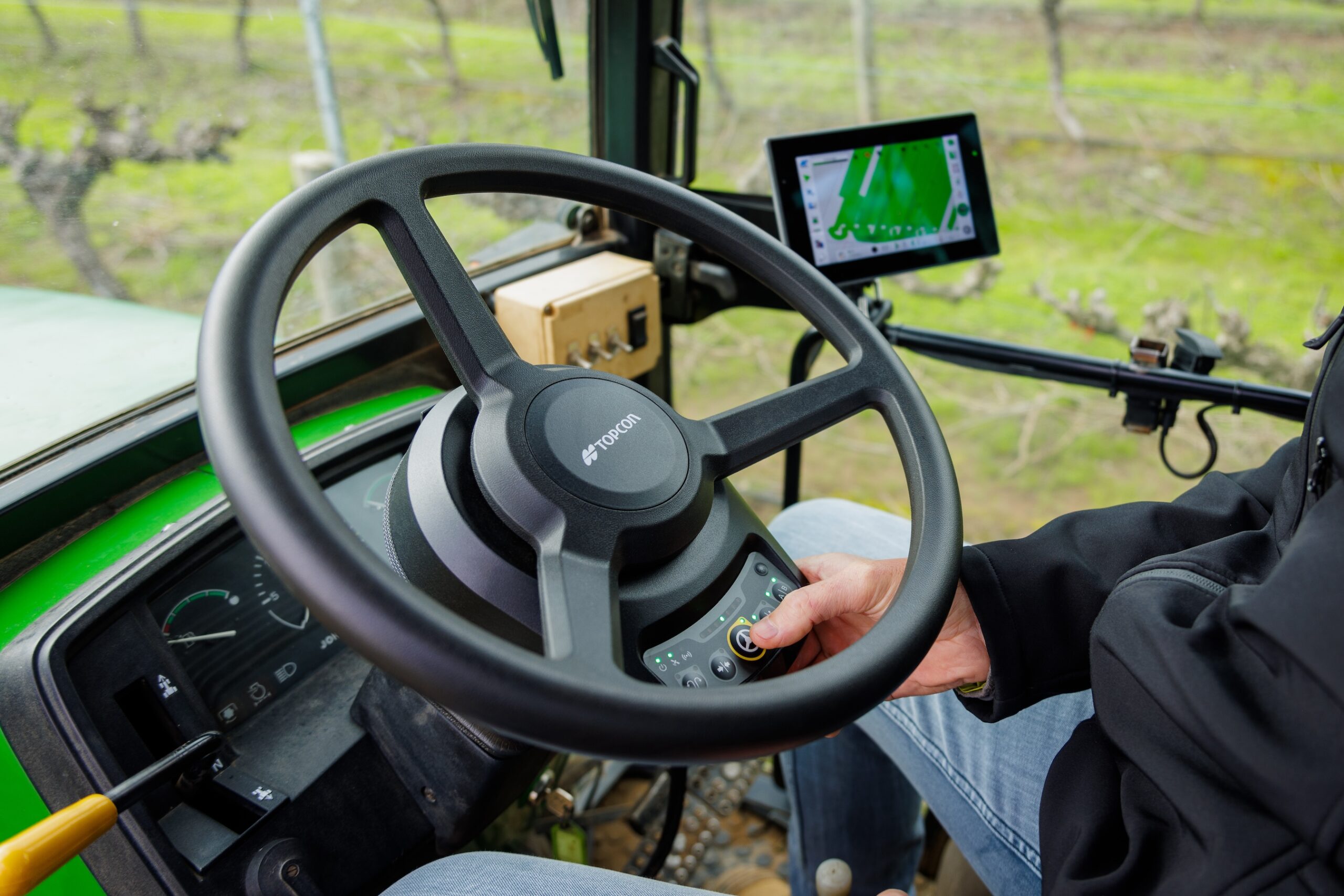

Denumire: XW-1

Fabricație: Italia

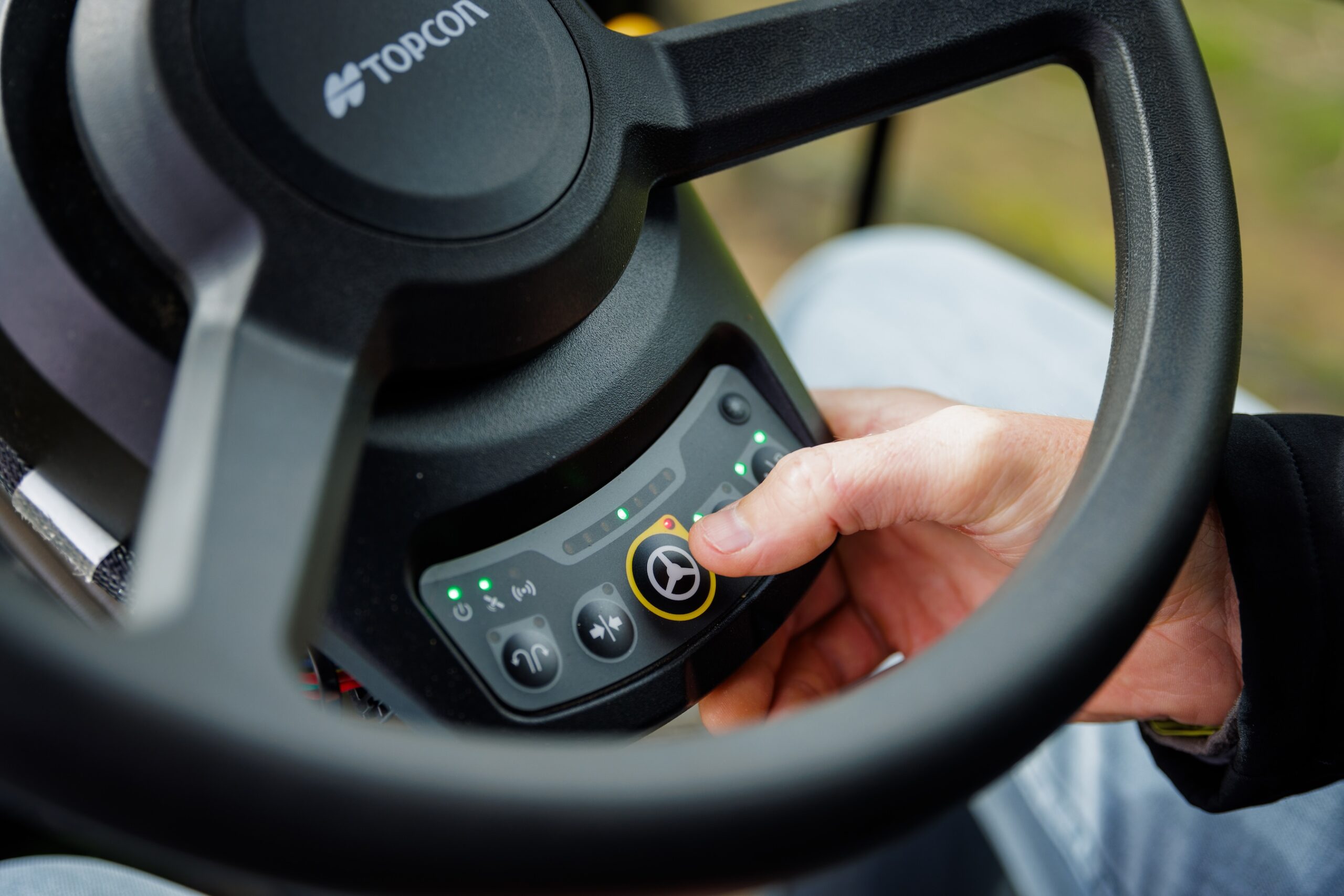

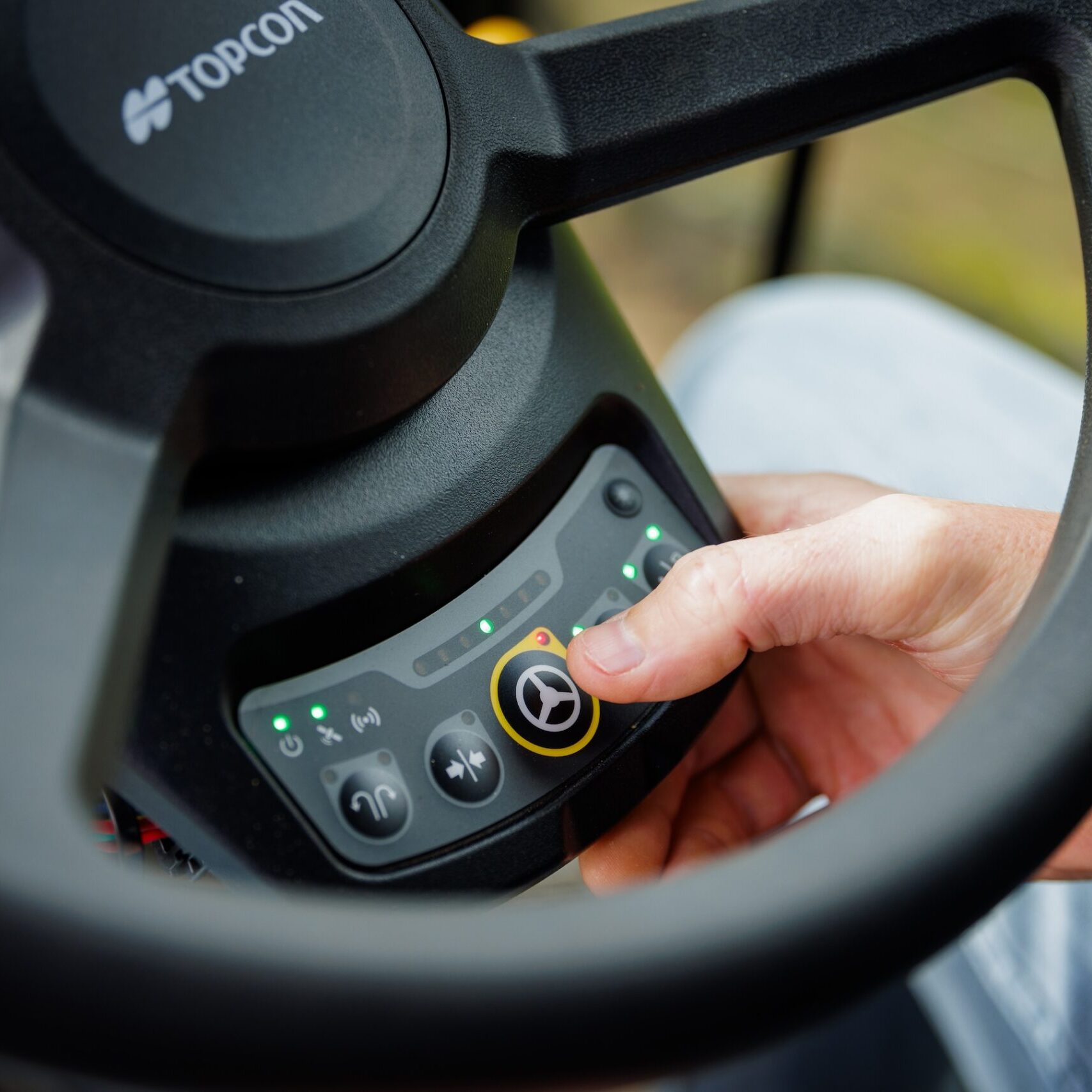

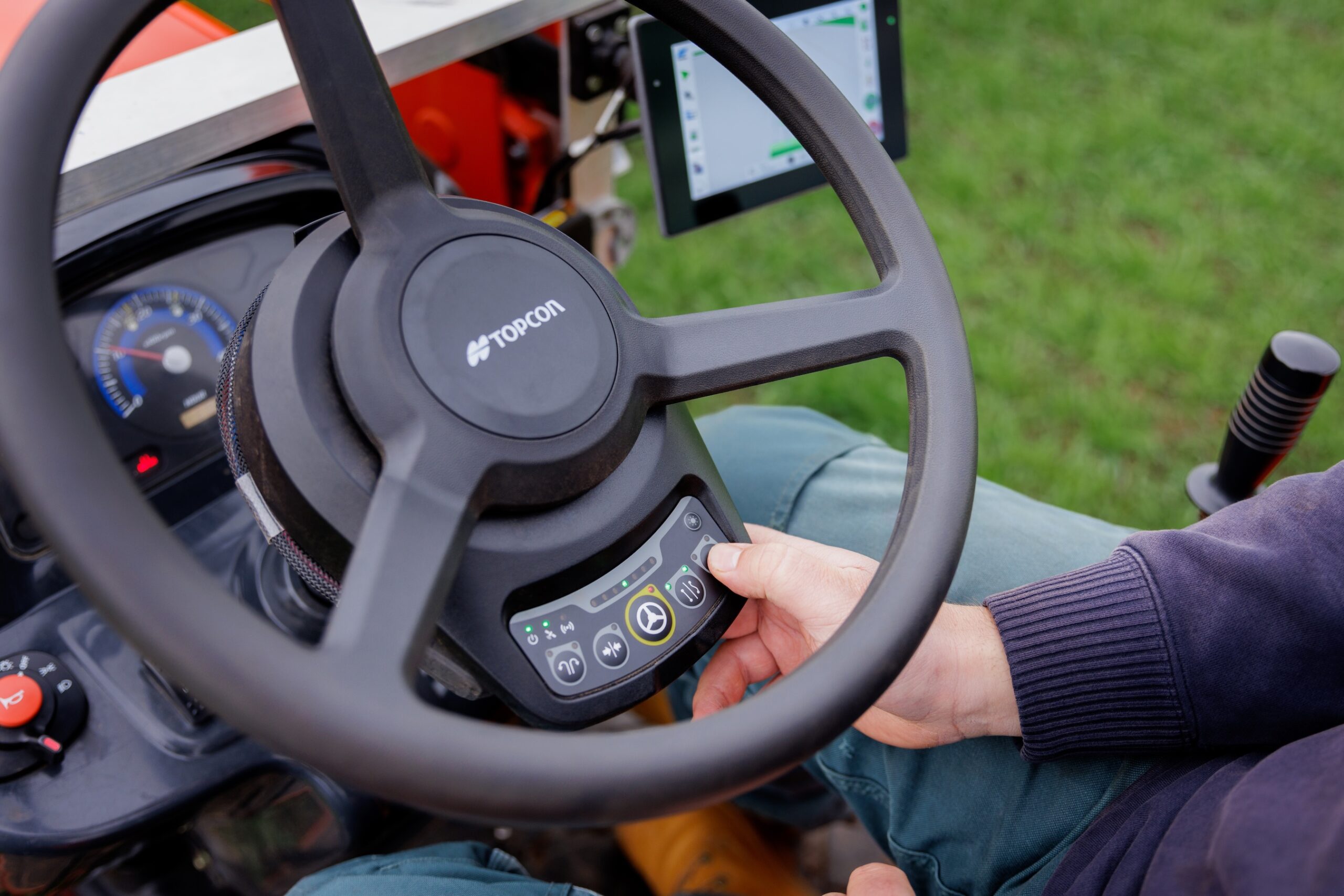

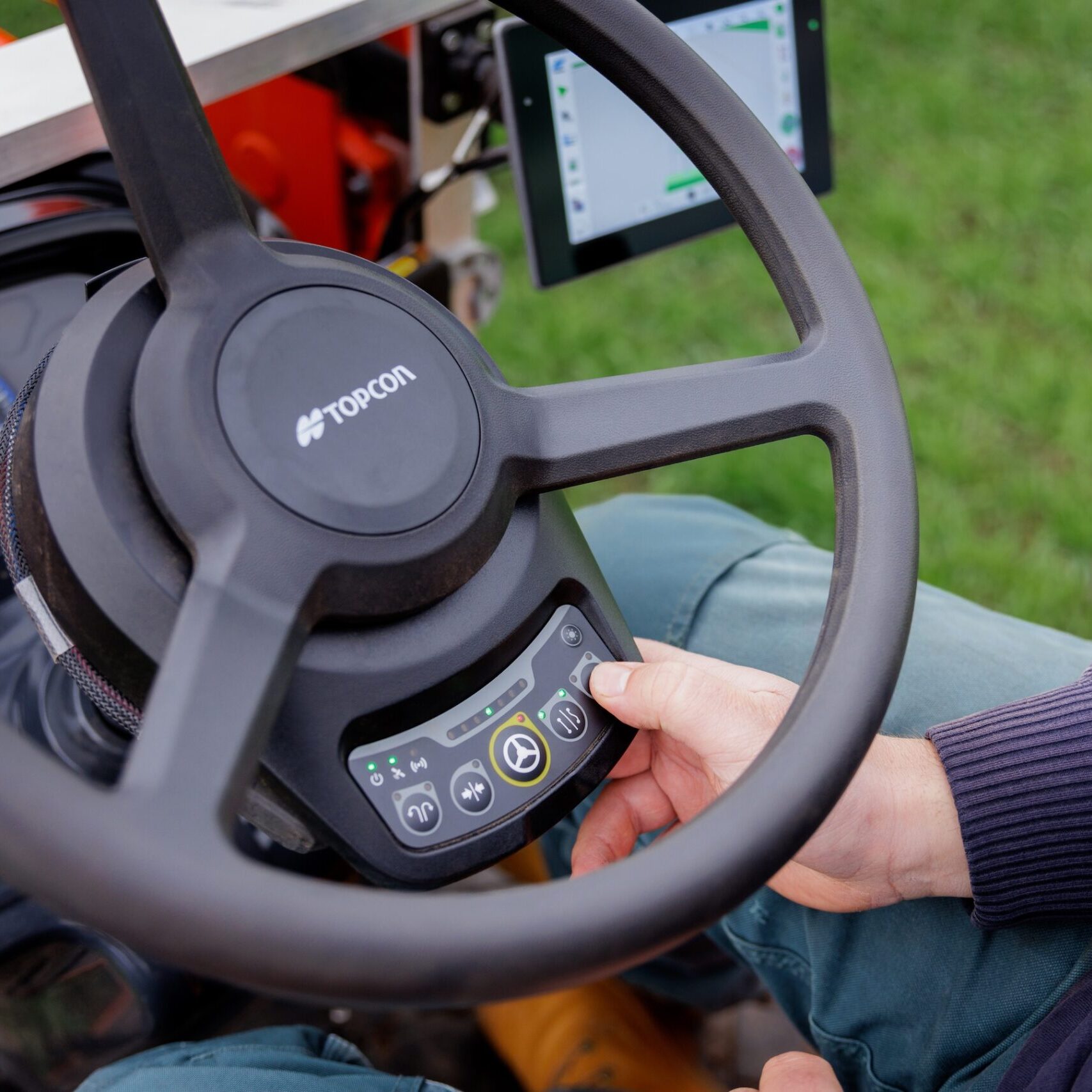

Compatibil cu multe mașini agricole, volanul electric Topcon XW-1 oferă un control de direcție fiabil într-o formă convenabilă, economică și durabilă. Acest volan, care poate înlocui volanul original, este echipat cu o interfață ușor de utilizat, cu butoane integrate și LED-uri pentru control și diagnosticare. Este proiectat să reziste în medii deschise, având o textură din material PUR pentru confort, și permite o instalare simplă, putând fi utilizat pe diverse tipuri de vehicule.

Electrice / Mecanice
Tensiune de alimentare (Notă: Voltage măsurat la pinii de intrare ai conectorului XW-1.)	12 – 16V: funcționare normală 9 – 11 V: funcționare a motorului redusă 6 – 9 V: numai comunicare și diagnostic
Cuplu static nominal	4 Nm @0 rpm – timp nelimitat
Cuplu static maxim	8 Nm @ 0 rpm – timp de 30 s
Cuplu dinamic	5 Nm @60 rpm – timp de 30 s
Fizic
Etanşare	IP66, în condiții de funcționare
Vibraţii	Test de vibrații sinusoidale: IEC 60068- 2-6 Test aleatoriu de vibrații: ISO 15003: 2006(E) – 5.6.1 Test de șoc: IEC 60068-2-27 (2003) ISO 15003 (2006) – 5.5.2
Temperatură	Operațional: -30° C până la +70° C (specificații complete) Depozitare: -40 °C până la +85 °C
Intrări / Ieșiri
1x interfață CAN-bus	1 linie de magistrală CAN (conform ISO SO 11898-2 și 5 Până la 1 Mbit/s) – Protocol J1939
1x senzor de unghi de roată	Suport pentru senzor de unghi de roată de 5 V (WAS)
2x intrări auxiliare	Intrări auxiliare pentru cuplarea de la distanță și comutatorul scaunului
Tastatură	Tastatură cu 6 butoane cu LED-uri multicolore

Dimensiuni

Pachetul conține 7 adaptoare diferite pentru montajul volanului electric pe diferite mărci și modele de tractoare.

Denumire: XR-1

Fabricație: SUA

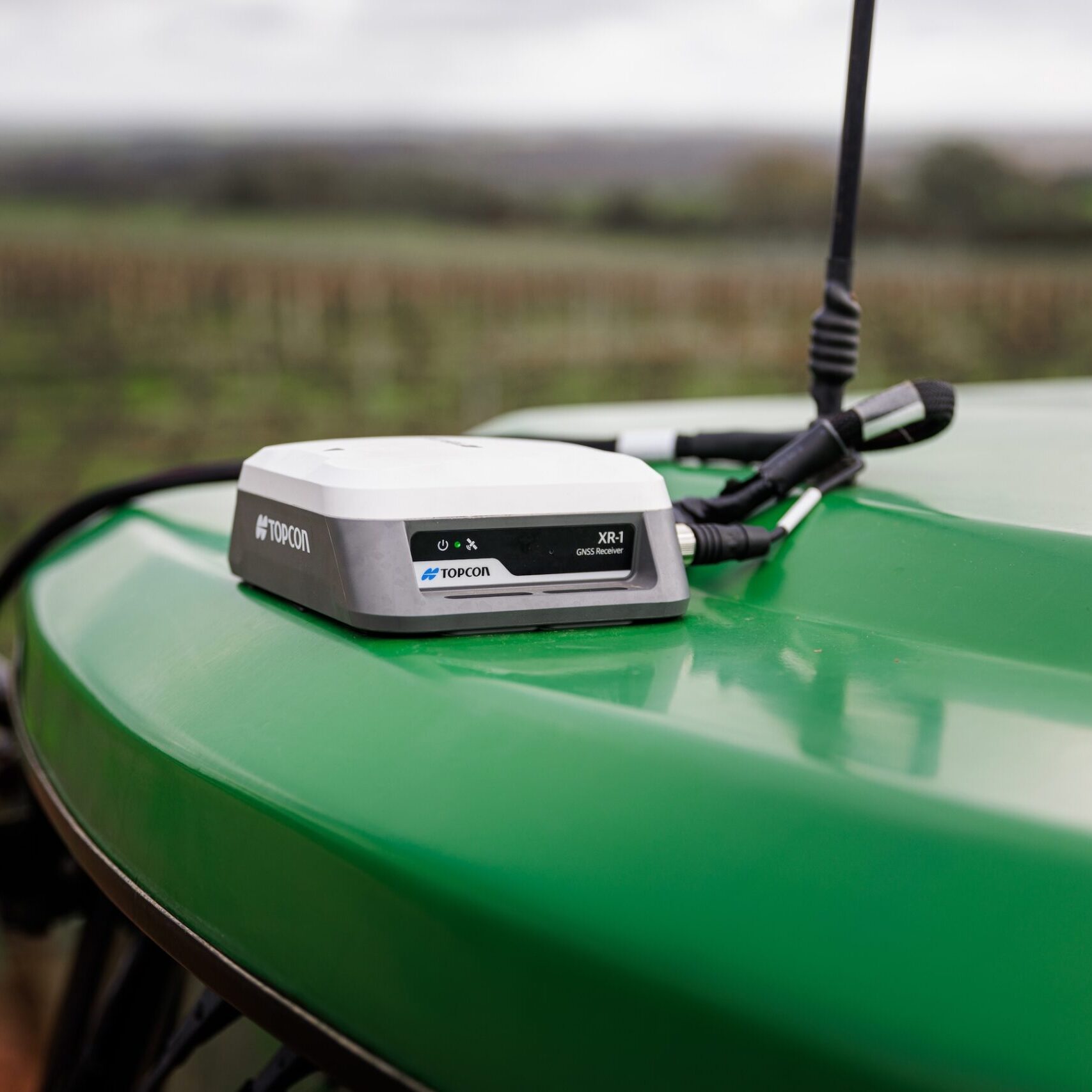

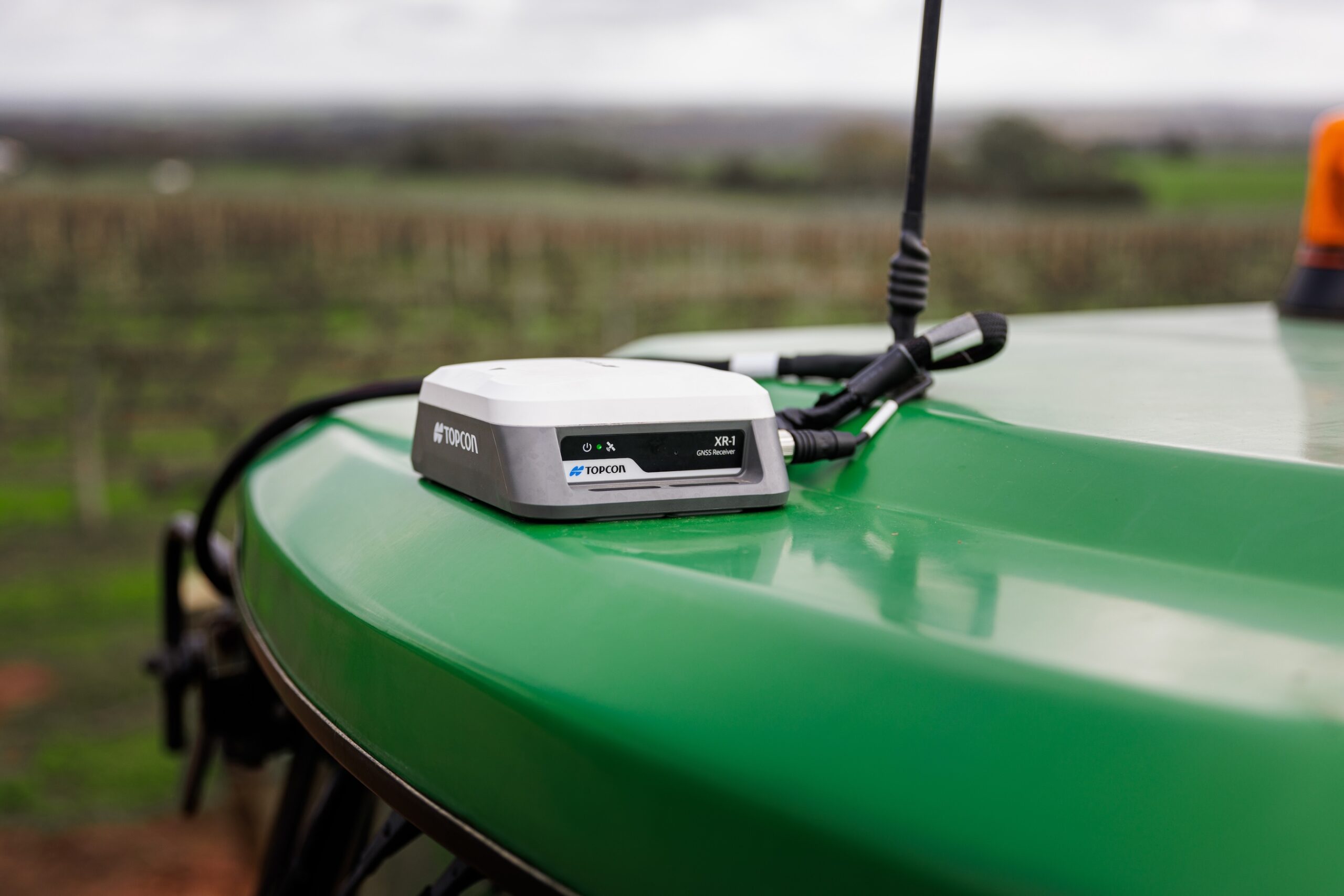

Compatibil cu multe mașini agricole, receptorul și controlerul de direcție Topcon XR-1 oferă date de poziționare fiabile și autoghidare într-o formă economică și durabilă. Integrat independent sau sinergic cu soluțiile de autoghidare Topcon Value Line, XR-1 este proiectat modular pentru a răspunde cerințelor variabile ale agriculturii comerciale.

Electric
Tensiune de alimentare	9-36 V DC
Curent de alimentare	Aproximativ 600 mA
Consum de energie	<6W
Porturi de comunicații	2x CUTIE (J1939) 2x RS232 1x Ethernet auto 802.3bw (100Base-T1)
Protecția porturilor de comunicații	Protejat până la 36 V
EMC/EMI	ISO 14982 ECE Reg 10 CISPR23, FCC Partea 15
Susceptibilitatea la câmpul E	ASAE EP455 (R2012)
ESD	ISO 10605 (2008)
Mediu
Temperatura	-40° C până la +70° C
Temperatura de depozitare	-40 °C până la +85 °C
Protecție la pătrundere	IP67, IP69K
Vibrații (sinusoidale)	IEC 60068-2.6 (Ed7.0)
Vibrații (aleatorii)	ISO 15003 (2008)
Test de cădere	IEC 60068-2.31/2.32 ISO 2248 (Ed 2.0)
Căldură umedă ciclică	IEC 60068-2.30
Perie chimică	ISO 15003-5.10 (2006)
Spăla	ASAE EP455-5.6 (R2012)
Certificari	Marca CE, FCC, RED, UKCA, RCM, E
Intrări/ieșiri
Intrare	Activare alimentare receptor
Ieşire	Un impuls pe secundă
Protocoale
RS-232	Topcon GRIL/NMEA0183
PUTEA	NMEA2000 (PGN zecimale: 129026, 129027, 129029, 129033, 129283)

GNSS

Specificații de urmărire

Semnale urmărite

GPS: L1C/A, L1C*, L2C GLONASS: L1C/A, L2C/A GALILEO: E1, E5b

BeiDou: B1, B2

QZSS: L1C/A, L1C, L1-SAIF, L2C

SBA: WAAS, EGNOS, MSAS, GAGAN, SDCM*, AUSBAS*

Banda L

Timpul până la prima remediere (50%)

Cald (almanah și efemeride recente și poziție aprox.) < 2 sec Rece (fără almanah sau efemeride, fără poziție sau timp aprox.) < 25 sec

Caracteristici de date

Formatul datelor	Format de date proprietar (TPS) RTCM SC104 versiunea 3.x CMR și CMR+ (versiune publică)1
Ieșire ASCII	NMEA 0183 versiunea v4.x

Caracteristici de poziție și viteză

DION™	Filtrul activ reduce perturbările în rezultatele poziționale, ceea ce duce la o ieșire mai lină și mai consistentă în aplicații statice și dinamice; permite, de asemenea, o tranziție fără probleme între modurile de poziționare.
Filtru de atitudine geometrică	Un algoritm nou combină puternic măsurătorile GNSS, inerțiale și odometru pentru a oferi o orientare 3D precisă în toate condițiile.
Filtru de viteză	Reduce în mod adaptiv erorile de zgomot în timp ce corectează erorile dinamice în estimările vitezei brute.
Antibruiaj și anti-falsificare	Rezistență la bruiaj și detectează prezența falsificării. Analizorul de spectru integrat oferă utilizatorului o imagine clară a mediului extern.

Precizia poziției orizontale** (RMS)

De sine stătător	Poziție (95%) = 1,5 m \| De la trecere la trecere (15 min) = 35 cm
SBAS	Poziție (95%) = 70 cm \| De la trecere la trecere (15 min) = 30 cm

Servicii Topnet Live PPP

Topnet Live Starpoint	Poziție (95%) = 40 cm \| De la trecere la trecere (15 min) = 15 cm
Topnet Live Starpoint Pro	Poziție (95%) = 2,5 cm \| De la trecere la trecere (15 min) = 2,5 cm
Topnet Live Skybridge	Suplimentează poziționarea RTK în timpul întreruperii temporare a legăturii radio sau celulare
RTK	1 cm + 1 ppm
Precizia vitezei	0,05 m/sec

Format CMR/CMR+: Acest format este proprietar și aparține unui terț. Utilizarea acestuia nu este recomandată, iar performanța nu poate fi garantată. Pentru o performanță optimă, se recomandă întotdeauna folosirea formatului RTCM 3.x, care este un standard industrial acceptat în navigația GNSS.
Compatibilitate Hardware (HW Ready): Unele semnale, servicii și funcții sunt disponibile pe dispozitiv, dar utilizarea acestora poate depinde de o actualizare a sistemului sau a firmware-ului (FW).
Specificații GNSS: Precizia GNSS poate varia în funcție de factori precum:
- Numărul de sateliți activi
- Prezența obstacolelor
- Geometria sateliților (PDOP – Diluția Preciziei Pozitive)
- Efectele de reflexie multipath
- Condițiile atmosferice, inclusiv activitatea ionosferică și vegetația densă

Pentru a obține o acuratețe maximă a sistemului, este recomandat să se respecte cele mai bune practici pentru colectarea datelor GNSS.

GNSS
Fuziunea senzorilor
Unitate inerțială integrată	Accelerometru cu 3 axe, giroscop cu 3 axe și magnetometru cu 3 axe (busolă)
Suport pentru senzori ISOBUS	Senzor unghi roată, kilometraj
Precizie (RMS)	Înclinare și ruliu = 0,2 grade \| Titlu = 0,5 grade.
Direcției
Electric	XW-1
Platforme pentru vehicule (direcție)	Direcție față
Planificarea traseului
Linii de trecere	AB paralel, direcție paralelă A+, pivot central, curbă identică, viraje de capăt, blocare de ghidare, direcție la limită, mai multe linii AB.
Fizic
Locuinţe	Carcasă din plastic protejată UV. Consultați secțiunea „Dimensiuni”
Conectori	1x Deutsch DT cu 12 pini (Alimentare/Comunicații), 1x M12 cu 5 pini (Comunicații)
Diode led	1x RGB
Greutate	Aprox. 440 g

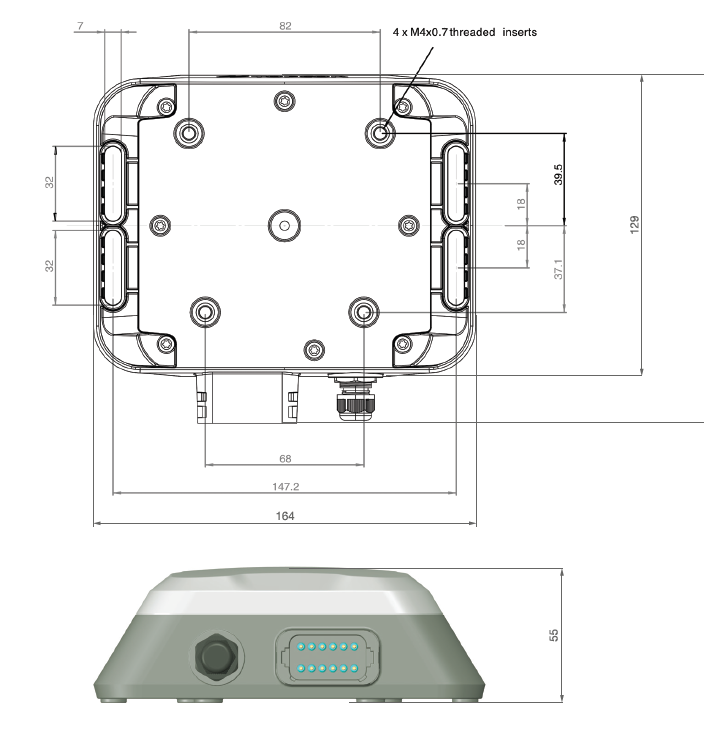

Dimensiuni

Opțiuni incluse în pachet:

Ghidajul de bază, inclusiv liniile de traseu afișate pe ecran și bara de lumină;
Autoghidare inclusă cu servicii de corecție SBAS de 30 cm. Acces la întreaga gamă de rețele de corecție, inclusiv satelit, celular, Wi-Fi și stații de bază, cu precizie de până la 2 cm RTK;
Crearea de linii de ghidare pe conturul solei;
Crearea liniilor de ghidare după ultima trecere înregistrată;
Generare și execuție automată a virajului la capătul rândului pentru o tranziție continuă în următoarea trecere;
Senzorul digital de unghi al roții înlocuiește necesitatea unui senzor mecanic. Acesta oferă o măsurare precisă a unghiului de direcție al roților, eliminând necesitatea unor componente mecanice, ceea ce duce la o mai mare fiabilitate, o performanță mai bună și întreținere mai redusă;
Asistență de la distanță – necesită o conexiune internet.
